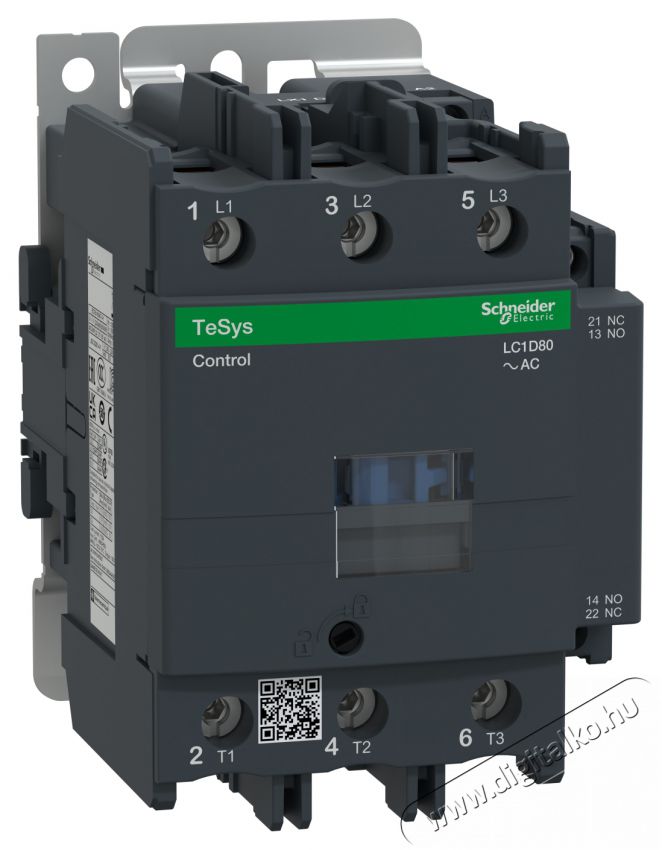

| Fő jellemzők | |
| Termékcsalád | Thalassa |
| Termékválaszték | TeSys D mágneskapcsoló |
| Termék vagy alkatrész típusa | Megszakító kontaktor |
| Készülék rövid neve | LC1D |
| Mágneskapcsoló alkalmazás | Motorvezérlés, Ellenálló töltés |
| Felhasználási kategória | AC-3e, AC-4, AC-41, AC-1 |
| Pólusok megnevezése | 3P |
| Ue névleges üzemi feszültség | Betápláló áramkör: <= 690 V AC 26 MHz...1 GHz, Betápláló áramkör: <= 300 V DC |
| Le névleges üzemi áram | 80 A 60 °C) -<= 440 V AC-3e esetén betápláló áramkör, 125 A 60 °C) -<= 440 V AC-1 esetén betápláló áramkör, 80 A 60 °C) -<= 440 V AC-4 esetén betápláló áramkör |
| [Uc] control circuit voltage | 24 V AC 50 Hz |
| Kiegészítő jellemzők | |
| Motorteljesítmény kW | 22 kW -220...240 V AC 50 Hz (AC-3e), 37 kW -380...415 V AC 50 Hz (AC-3e), 45 kW -415/440 V AC 50 Hz (AC-3e), 55 kW -500 V AC 50 Hz (AC-3e), 45 kW -660/690 V AC 50 Hz (AC-3e), 15 kW -400 V AC 50 Hz (AC-41), 22 kW -220...240 V AC 50 Hz (AC-4), 37 kW -380...415 V AC 50 Hz (AC-4), 45 kW -415/440 V AC 50 Hz (AC-4), 55 kW -500 V AC 50 Hz (AC-4), 45 kW -660/690 V AC 50 Hz (AC-4) |
| Motorteljesítmény LE | 7,5 LE -125...180 V AC 50/60 Hz esetén kétfázisú motorok, 15 LE -230/240 V AC 50/60 Hz esetén kétfázisú motorok, 30 LE -200/208 V AC 50/60 Hz esetén 3 fázis motorok, 30 LE -230/240 V AC 50/60 Hz esetén 3 fázis motorok, 60 LE -460/480 V AC 50/60 Hz esetén 3 fázis motorok, 60 LE -575/600 V AC 50/60 Hz esetén 3 fázis motorok |
| Kompatibilitási kód | LC1D |
| Pólus érintkező összetétel | 3 NO |
| Érintkező kompatibilitás | M12, Védőfedél -val, -vel |
| Ith konvencionális termikus szabad levegő áram | 10 A - <60 °C esetén jelbemenet ENC_A, ENC_B, ENC_I, 125 A - <60 °C esetén betápláló áramkör |
| Irms névleges bekapcsolási teljesítmény | 140 A AC esetén jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-5-1/1991, 250 A DC esetén jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-5-1/1991, 1100 A -440 V esetén betápláló áramkör megfelel IEC 60947-1 |
| Névleges megszakítóképesség | 1100 A -440 V esetén betápláló áramkör megfelel IEC 60947-1 |
| Icw névleges rövidzárlati kiállási áram | 135 A - <40 °C - 10 perc esetén betápláló áramkör, 320 A - <40 °C - 1 perc esetén betápláló áramkör, 640 A - <40 °C - 10 s esetén betápláló áramkör, 990 A - <40 °C - 1 s esetén betápláló áramkör, 100 A - 1 s esetén jelbemenet ENC_A, ENC_B, ENC_I, 120 A - 500 ms esetén jelbemenet ENC_A, ENC_B, ENC_I, 140 A - 100 ms esetén jelbemenet ENC_A, ENC_B, ENC_I |
| Kapcsolt biztosíték méretezés | 10 A gG esetén jelbemenet ENC_A, ENC_B, ENC_I megfelel IEC 60947-5-1/1991, 200 A gG -<= 690 V koordináció 1-es típus, koordináció esetén betápláló áramkör, 160 A gG -<= 690 V koordináció 2-es típus, koordináció esetén betápláló áramkör |
| Átlagos impedancia | 0,8 mOhm - Ith 125 A 50 Hz esetén betápláló áramkör |
| Teljesítményveszteség pólusonként | 5,1 W AC-3e, 12,5 W AC-1, 5,1 W AC-4 |
| Ui névleges szigetelési feszültség | Betápláló áramkör: 1000 V megfelel IEC 60947-4-1 § 7-2-1-5-2, Betápláló áramkör: 600 V CSA-Ex tanúsítva, Betápláló áramkör: 600 V UL-Aex tanúsítva, Jelbemenet ENC_A, ENC_B, ENC_I: 690 V megfelel IEC 60947-1, Jelbemenet ENC_A, ENC_B, ENC_I: 600 V CSA-Ex tanúsítva, Jelbemenet ENC_A, ENC_B, ENC_I: 600 V UL-Aex tanúsítva |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 3 |
| [Uimp] névleges lökő-feszültség állóság | 8 kV megfelel IEC 60947-1 |
| Biztonság megbízhatósági szintje | B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2, B10d = 20000000 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-2 |
| Mechanikai tartósság | 10 Mciklus |
| Elektromos élettartam | 1,5 Mciklus 80 A AC-3e Ue mellett <= 440 V, 0,8 Mciklus 125 A AC-1 Ue mellett <= 440 V, 1,5 Mciklus 80 A AC-4 Ue mellett <= 440 V |
| Vezérlő áramkör típus | AC -50 Hz |
| Tekercseléstechnológia | Beépített fojtó modul nélkül |
| Vezérlőkör feszültség korlátok | 0,3...0,6 Uc -40…70 °C kidobás AC 50 Hz, 0,85...1,1 Uc -40…55 °C működési AC 50 Hz, 1...1.1 Uc 55…70 °C működési AC 50 Hz |
| Bekapcsolási túláram VA-ban | 200 VA 50 Hz 0,75 20 °C) |
| Tartási áramfogyasztás VA-ban | 20 VA 50 Hz 0,3 20 °C) |
| Hőveszteség | 6…10 W -50 Hz |
| Üzemidő | 20...35 ms zárul, 6...20 ms nyitás |
| Üzemelési ráta | 3600 cikl/óra - <60 °C |
| Csatlakozás típusa | Vezérlő áramkör: csavaros csatlakozás 2 1…2,5 mm² - kábel merevsége: rugalmas kábelvéggel, Vezérlő áramkör: csavaros csatlakozás 1 1…2,5 mm² - kábel merevsége: rugalmas kábelvéggel, Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevsége: rugalmas kábelvég nélkül, Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevsége: rugalmas kábelvég nélkül, Vezérlő áramkör: csavaros csatlakozás 1 1…4 mm² - kábel merevsége: tömör kábelvég nélkül, Vezérlő áramkör: csavaros csatlakozás 2 1…4 mm² - kábel merevsége: tömör kábelvég nélkül, Betápláló áramkör: szállítás csatlakozó nélkül 1 4…50 mm² - kábel merevsége: rugalmas kábelvég nélkül, Betápláló áramkör: szállítás csatlakozó nélkül 2 4…25 mm² - kábel merevsége: rugalmas kábelvég nélkül, Betápláló áramkör: szállítás csatlakozó nélkül 1 4…50 mm² - kábel merevsége: rugalmas kábelvéggel, Betápláló áramkör: szállítás csatlakozó nélkül 2 4…16 mm² - kábel merevsége: rugalmas kábelvéggel, Betápláló áramkör: szállítás csatlakozó nélkül 1 4…50 mm² - kábel merevsége: tömör kábelvég nélkül, Betápláló áramkör: szállítás csatlakozó nélkül 2 4…25 mm² - kábel merevsége: tömör kábelvég nélkül |
| Meghúzási nyomaték | Betápláló áramkör: 12 N.m - mellett szállítás csatlakozó nélkül - csavarhúzóval Ø 6 - 8 mm-es lemez, Betápláló áramkör: 12 N.m - mellett szállítás csatlakozó nélkül hexagonális 4 mm, Vezérlő áramkör: 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval Ø 6 mm-es lemez, Vezérlő áramkör: 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval 2. sz. Philips, Vezérlő áramkör: 1,2 N.m - mellett csavaros csatlakozás - csavarhúzóval pozidriv No 2 |
| Kiegészítő érintkező összetétel | 1 NO + 1 NC |
| Kiegészítő érintkezők típusa | típus mechanikusan kapcsolt 1 NO + 1 NC megfelel IEC 60947-5-1/1991, típus tükör kapcsolat 1 NC megfelel IEC 60947-4-1 § 7-2-1-5-2 |
| Jelző áramkör frekvencia | 25...400 Hz |
| Minimális kapcsolófeszültség | 17 V esetén jelbemenet ENC_A, ENC_B, ENC_I |
| Minimális kapcsolóáram | 5 mA esetén jelbemenet ENC_A, ENC_B, ENC_I |
| Szigetelési ellenállás | > 10 mOhm esetén jelbemenet ENC_A, ENC_B, ENC_I |
| Átfedésmentes idő | 1,5 ms NC és NO kapcsolatok közötti de-energetizációkor NC és NO érintkező között, 1,5 ms gerjesztéskor NC és NO érintkező között |
| Rögzítés | Sín, Lemez vagy panel szerelőkészlettel |
| Környezet | |
| Szabványok | EN/IEC 60947-4-2, EN/IEC 60947-5-1, DIN VDE 0660 200-as rész, UL 60947-4-1, CSA C22.2 No 60947-4-1 |
| Terméktanúsítványok | UL-Aex, CSA-Ex, CCC, EAC, LROS (függőben), DNV Marine, RMRoS, BV |
| IP védettségi szint | IP20 előlap megfelel MSZ EN 60529 |
| Védőkezelés | TH kérésre megfelel IEC 60068-2-30 |
| Éghajlati ellenállóképesség | megfelel IACS E10 nedves hőnek kitett |
| Engedélyezhető környezeti levegő hőmérséklet az eszköz körül | -40…60 °C, 60…70 °C csökkenéssel |
| Üzemi magasság | 0...3000 m |
| Tűzellenállási képesség | 850 °C megfelel IEC 60695-2-1 |
| Égésgátlás | V1 megfelel UL 94 |
| Mechanikai hibatűrési képesség | Rezgések mágneskapcsoló nyitva (2 Gn vízszintes, 1 Gn függőleges), Ütések mágneskapcsoló nyitva (8 kV), Rezgések mágneskapcsoló bekapcsolt, X irányban (3 Gn, 5...300 Hz), Ütések mágneskapcsoló bekapcsolt, X irányban (10 Gn for 11 ms) |
| Magasság | 127 mm |
| Szélesség | 85 mm |
| Mélység | 130 mm |
| Nettó súly | 1,59 kg |
| Csomagolási egység | |
| típusa | PCE |
| 1. csomag magassága | 9,6 cm |
| 1. csomag szélessége | 14,0 cm |
| 1.Csomag hossza | 14,0 cm |
| 1. csomag súlya | 1,56 kg |
