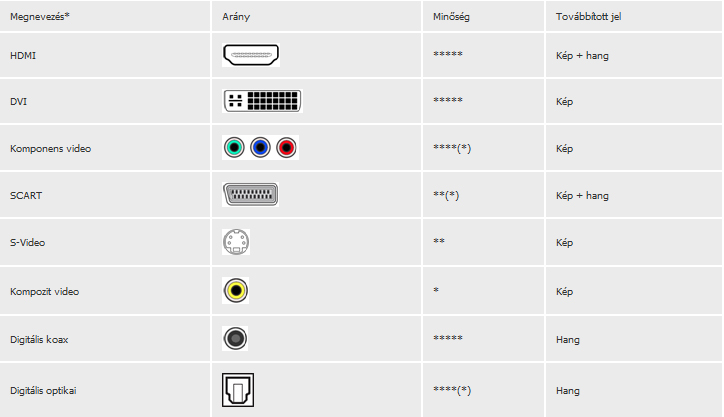

A nagyításhoz kattintson a képre!

Csatlakozók

HDMI

A High-Definition Multimedia Interface (HDMI) egy teljes értékű audo/video interfész, amely a HD video- és audiojeleket továbbítja. A HDMI alkalmas bármely kompatibilis digitális audio/video eszközök összekötésére, mint pl. a set-top box, a DVD lejátszó, a PC, a játékkonzol vagy az AV erősítő és a szintén kompatibilis, digitális audio és/vagy video monitor, mint pl. a digitális televízió (DTV) közötti kapcsolat megteremtésére.


DVI

A Digital Visual Interface (DVI) képes a HD videojelek továbbítására, de hang nélkül. Ezért kiegészítőként audio csatlakozással (általában optikai/koaxiális digitális vagy RCA) kell ellátni. Lehetséges továbbá HDMI eszközt DVI eszközzel összekötni, a megfelelő HDMI vagy DVI adapter segítségével.


Komponens video

A komponens video egy analóg csatlakozási típus. Képes a HD jeltovábbításra. A komponens csatlakozás hangot nem továbbít. Ezért kiegészítő audio csatlakozással (általában optikai/koaxiális digitális vagy RCA) kell ellátni.


SCART

A SCART csatlakozó egy európai szabványnak megfelelő kialakítás, amely széleskörű analóg jeltovábbítást integrál egyetlen csatlakozóba, mint az RGB, S-Video és kompozit. Kizárólag hagyományos felbontású audio- és videojeleket továbbít. A képminősége gyengébb, mint a HDMI, DVI vagy komponens video esetében.


S-Video

A separate video (különálló video) rövidítése az S-Video, amelyet Y/C-ként is ismernek. Analóg videojeleket továbbít két különálló jelcsoportban (fényerő, szín), a kompozit video-val ellentétben, amely egyetlen csatornán közvetít minden adatot. Az S-Video az esetek többségében hagyományos felbontású videojeleket továbbít, audio jeleket azonban nem.


Kompozit video

A kompozit video egy analóg videocsatlakozási (hang nélkül) formátum. Ezt a csatlakozási típust minőségi okokból csak akkor használja, ha semmilyen más csatlakozási lehetőség nincs.


Digitális koax

A digitális koax csatlakozó tömörített digitális audiojeleket továbbít. Sztereó vagy sokcsatornás, tömörített hangok továbbítására alkalmas, mint pl. DTS, Dolby Digital stb. Hasonlít a hagyományos RCA audio kábelre, csak impedanciája 75 ohm, ezért vékonyabb borítású. Megjegyzés: a digitális koax kábel nem képes a legújabb HD hangformátumok, mint pl. a DTS HD, Dolby True HD stb. kezelésére.


Digitális optikai

A digitális optikai csatlakozó a digitális koax csatlakozónál már említett funkciókat látja el, a különbség csak annyi, hogy az audiojeleket üvegszálon keresztül továbbítja. Megjegyzés: a digitális optikai kábel nem képes a legújabb HD hangformátumok, mint pl. a DTS HD, Dolby True HD stb. kezelésére.
